一、概论

CY系列轴向柱塞泵是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构，因而与其它类型的泵相比，具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。它适用于机床、锻压、冶金、工程、矿山等机械及其它液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用。

二、泵的型号说明

示例：160YCY14-1G

表示：排量为 160 毫升 / 转，额定压力为 31.5MPa 的压力补偿变量的缸体旋转的升速型轴向柱塞泵。

(即 1000r/min 时公称流量为 160L/min)

三、推荐管道或管接头通径尺寸 ( 不可逆用 )

四、油泵的实际使用功率的计算

五、 液压原理符号和变量特性

六、工作原理与结构

轴向柱塞泵由两部分组成。主体部分配以各种型式的变量机构便成了各种形式的泵。

1、 主体部分工作原理与结构主体部分 ( 参见图 1) 由传动轴带动缸体旋转，使均匀分布在缸体上的七个柱塞绕传动轴中心线转动，通过中心弹簧将柱滑组件中的滑靴压在变量头 ( 或斜盘 ) 上。这样，柱塞随着缸体的旋转而作往复运动，完成吸油和压油动作。定量机构中斜盘始终固定在定量端盖上，不能改变柱塞的行程，所以其流量是固定的。该泵只须更换配油盘也可作为油马达使用。

2、 MCY14-1B 型定量泵工作原理与结构

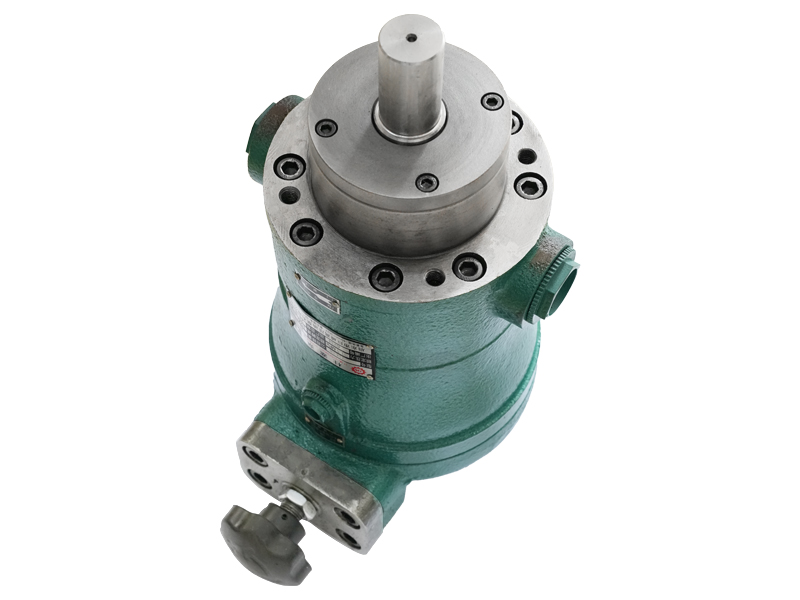

3、 SCY14-1B 型手动变量泵工作原理与结构

手动变量泵改变流量靠外力转动调节手轮，旋转调节螺杆，带动变量活塞沿轴向移动， 同时带动变量头绕中心转动，改变倾斜角，达到变量目的。当达到所需流量时可使锁紧螺母紧固。 调节手轮顺时针转动时，流量减小。调节手轮逆时针转动时，流量增加。其百分值可粗略从刻度盘上读出。工作时改变流量须卸荷操作。如装在油箱上部，小偏角启动不利于油泵自吸，应调大偏角后启动。

4、 YCY14-1B 型压力补偿变量泵工作原理与结构

压力补偿变量泵的出口流量随出口压力的大小近似地在一定范围内按恒功率曲线变化。当来自主体部分的高压油通过通道 (a)、(b)、(c) 进入变量壳体下腔 (d) 后，油液经通道 (e) 分别进入通道 (f) 和 (h)，当弹簧的作用力大于由油道 (f) 进入伺服活塞下端环形面积上的液压推力时，则油液经 (h) 到上腔 (g)，推动变量活塞 向下运动，使泵的流量增加。

当作用于伺服活塞下端环形面积上的液压推力大于弹簧的作用力时，则伺服活塞向上运动，堵塞通道 (h)，使 (g) 腔的油通过 (i) 腔而卸压，此时，变量活塞上移，变量头偏角减小，使泵的流量减小。调节流量特性时，可先将限位螺钉拧至上端，根据所需的流量和压力变化范围，调节弹簧套，使其流量开始发生变化时的初始压力符合要求，然后将限位螺钉拧至终级压力时的流量不再发生变化，其中间的流量与压力变化关系由泵的本身设计所决定。

5、 MYCY14-1B 型定级变量泵工作原理与结构
